三相电子超导型固态继电器

  • 产品概述
  • 应用范围
  • 主要参数
  • 安装方式
  三相电子超导型固态继电器是我公司独立研发设计的、由电子器件和继电器结合的一款新型的电子超导型固态继电器。它具有以下特点:

  1.安装方便、体积小、不发热无需加装散热置大大延长了设备使用寿命。

  2.自身耗能小(≤7.5w),触点间无电弧,开关每秒5次,电子超导固态继电器开关次数大于2500万次开合。

  3.使用范围宽(交流款、控制电压交直流3-450V可以直接使用启动、停止按钮,无需辅助电源,可控制主回路、直流款、控制电压3-100V);宽电压恒流驱动继电器。
  主要应用在电炉控温、橡胶塑料机械、印刷机械、包装机械、喷泉机械、数控机床、机器人、舞台灯光、充电桩、中央空调等工业自动化领域。

  采用一体化安装技术设计,无需散热器,使产品更加安全可靠,用户使用安装接线更加方便。是交流接触器合适的更新替代产品。

  1.触点参数:


触点材料 半导体+银合金
触点形式 常开型(静动接触)
触点负载 70A*3
接触电阻 <2mΩ
最大转换电流 160A
最大转换电压 450VAC
最大转换功率 45KW
电气寿命 >200.000.00次
机械寿命 >200.000.00次

  2.特性参数:


额定电压 220v
重量 414.5g
形状 长方体
体积 11.5cm*7.5cm*5.3cm
环境温度 -40℃~+85℃
湿度 40% ~ 85%
辅助电压 75—260VAC
额定负载电流 70A基本无环境影响
最大连续负载电流 70A
最大电流降压 <0.02V
输入控制电压范围 3-450V
接触电阻 1.5-2mΩ
最大电能耗损 <5w
最大接通时间 1/2周期
最大关断时间 1/2周期
输出端70安时压降 <0.02V
输出端电压 450VAC

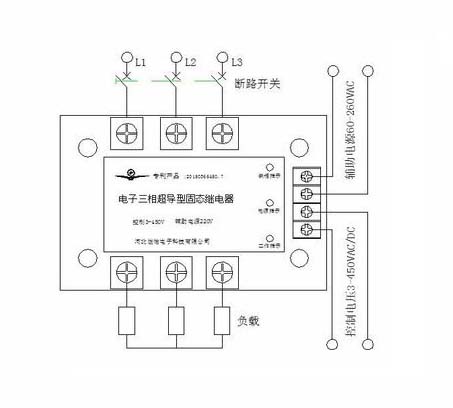

 电子超导型三相固态继电器接线图

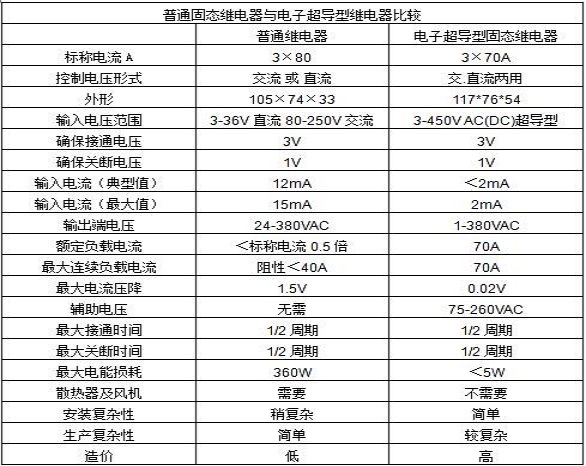

三相超导型固态继电器与常规三相固态继电器的对比

资料整理中......
