固态继电器选购的主要参考特性

新闻来源:百度         发布时间:2017-01-16 13:48:53         浏览次数:

  众所周知,固态继电器根据自身性能以及所负载电器设备的不同,其型号参数种类繁多,一般购买者在挑选时甚至有种眼花缭乱的感觉,那么在选购固态继电器时,有哪些我们需要重点注意和参考的特性呢?下面就让我们一一列举。

1.实际负载电流和负载类型

  固态继电器在实际使用过程中,其实际输出电流或浪涌电流会出现一定程度的波动,而如果产生波动的浪涌电流超出了产品详细规范规定的相应温度下的额定输出电流,就可能对固态继电器的实际使用产生不良影响,因此用户在选用固体继电器时,必须考虑继电器在保证稳态工作的前提下,能够承受这个浪涌电流。下面给出考虑负载浪涌电流和继电器过负载能力后,常温下各种负载的稳态电流对固态继电器额定输出电流的安全系数的推荐值。

固态继电器额定输出电流的安全系数

  举例:假设固态继电器所负载电器的工作电流为1.4A ,按照安全系数50%来计算,计算出额定电流值为1.4A/0.5=2.8A,留一点余量,选择3A的固态继电器较合适。

2.输出电压、瞬态电压和DV/DT

  直流固态继电器只适用于控制直流电源和负载,交流固态继电器只适用于控制交流电源和负载交流直流通用(双向)固态继电器可适用于交流、直流和双向方波的控制。

  负载电源的电压不能超过继电器的额定输出电压,也不能低于规定的最小输出电压,可能加至继电器输出端的最大电压峰值,一定要低于继电器的瞬态电压值。

  切换交流电感负载,单相电机和三相电机负载,或这些负载电器上电时,继电器输出端可能出现两倍于电源电压峰值的电压。

  对感性和容性负载,当交流固体继电器在零电流关断时,电源电压不为零,并且以较大的DV/DT值加至继电器的输出端,因此应选用DV/DT高的继电器。

3.输入特性

  阻性输入固态继电器的输入电压一般可分为两档,适应低电压输入信号的10-30V,还有是输入电压范围较大的恒流输入固体继电器,范围在4-24V,固态继电器的输入电流一般在10MA左右,可与TTL电路兼容。

4.其它特性

  包括固态继电器的输出电压降,输出漏电流等等。这些特性也是我们在选购固态器时要十分注意的方面。

河北佐佑电子超导型固态继电器在这方面的优势

  电子超导型固态继电器是在现有固态继电器的基础上,重新设计电流电路,采用继电器与电子器件相结合的方式所开发的一款有触点的新型固态继电器。其在实际工作过程中不像普通固态继电器一样通过可控硅进行最终的开闭操作,而是将可控硅作为传导控制信号载体给继电器触点进行开闭工作。因此,在实际运行过程中,不会受到电流的大规模冲击,有良好的稳定性和抗负载能力,并且能够实现标称电流与实际负载电流的相一致,能够真正实现物尽其用。

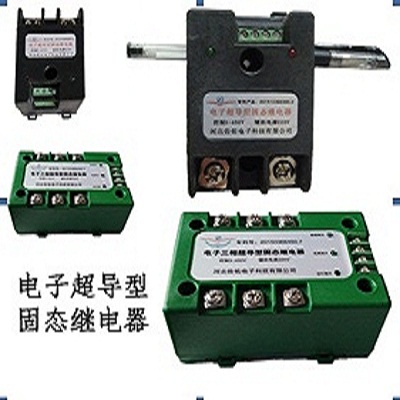

电子超导型固态继电器
