单相电子超导固态继电器的技术性能参数

新闻来源:河北佐佑电子科技有限公司         发布时间:2016-04-22 08:22:10         浏览次数:

  单相电子超导型固态继电器是河北佐佑电子科技有限公司最新研发设计的一种由电子器件和相继电器结合的新型固态继电器。广泛应用于电炉温控、数控机床、配电柜、包装机械、印刷机械、橡胶塑料机械、机器人、充电桩、中央空调和娱乐设施等工业自动化控制领域。它的图像以及相关参数如下所示:

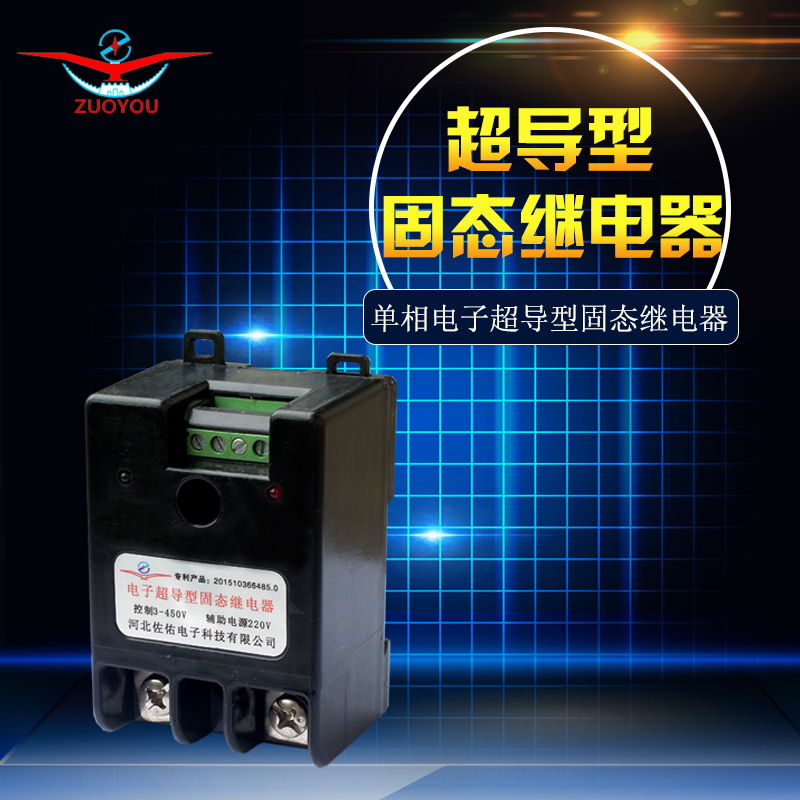

无需加装散热器的单相电子超导型固态继电器



  1.触点参数:

触点材料 半导体+银合金
触点形式 半导体+银合金
触电负载 70A
接触电阻 <1.5-2mΩ
最大转换电流 120A
最大转换电压 300VAC
最大转换功率 16KW
电气寿命 >2000W
机械寿命 >2000W次

  2.特性参数:

环境温度 -40℃~+85℃
湿度 40% ~ 85%
辅助电压 65~260VAC
额定负载电流 70A基本无环境影响
最大连续负载电流 70A
最大电流降压 〈0.02Vrms
输入电压范围 3.1~450V AC DC
接触电阻 1.5-2MΩ
最大电能耗损 <2.5w
重量 220g
最大接通时间 1/2周期
最大关断时间 1/2周期
输出端70安时压降 <0.02Vrms

  3.单相电子超导型固态继电器与常规固态继电器相关参数的对比:

电子超导型单相固态继电器与常规单相固态继电器的比较
  普通继电器 电子超导型固态继电器
标称电流A 80A 70A
控制电压形式 普通直流 超导型交.直流两用
外形 57*45.7*23 83*58*47.8
输入电压范围 3-32VDC 3.2--450V AC.DC(两用)
确保接通电压 3VDC 3.2V AC.DC
确保关断电压 1VDC 1V AC.DC
输入电流(典型值) 12mA 3.2V1.5mA-450V
输入电流(最大值) 15mA 1.5mA
输出端电压 40-480V 1-500V
额定负载电流 80A参照温度曲线 70A基本无环境温度影响
最大连续负载电流 <30A 70A
最大电流压降 1.5Vrms <0.02Vrms
辅助电压 不需要 60-260VAC<3W
最大接通时间 1/2周期+1ms 1/2周期+1ms
最大关断时间 1/2周期+1ms 1/2周期+1ms
最大电能损耗 120W <2.5W
散热器及风机 需要 不需要
安装复杂性 稍复杂 简单
生产复杂性 简单 较复杂
造价 略高
