电子超导型固态继电器工作原理与普通继电器的异同

新闻来源:河北佐佑电子科技有限公司         发布时间:2016-09-07 09:39:03         浏览次数:

 国内首创无需散热器的电子超导型固态继电器

  1.电子超导型固态继电器和常规固态继电器的工作原理

  (1)河北佐佑电子科技有限公司开发设计的电子超导型固态继电器的工作原理及安装图:

  上电~60~260V辅助开关电源工作输出额定时12V共控制电路使用,在控制端输入端输入交流或直流7-450V12-0.1MA控制电压,恒流驱动电路向光电耦合隔离器提供2MA的发电电流,光电隔离器输出端导通,导通信号经过时序分配电输出两路逻辑信号,一路继电器、一路灭弧,让继电器触头无电弧接通、断开。主要用于交流20-60Hz,额定工作电压最高至450V。额定工作电压为380V时,额定工作电流至80A上的电压系统中,可远距离接通和分段电路,并可和热度过载继电器或电子式保护装置组合成电磁启动器。交流款控制电压交直流3-450V;直流款控制电压3-100V。主应用于电炉温控、数控机床等工业自动化控制领域。

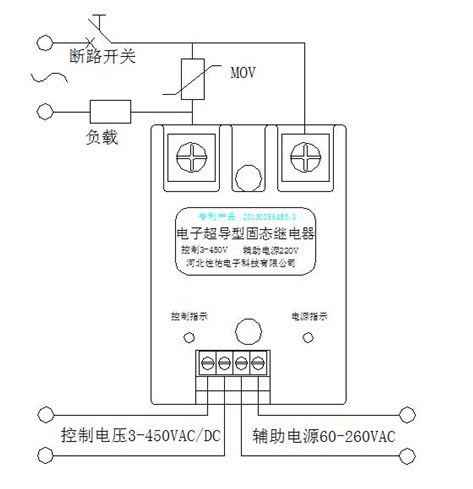

电子超导型固态继电器工作原理及安装图

  (2)常规固态继电器在工作时,原理如图所示:

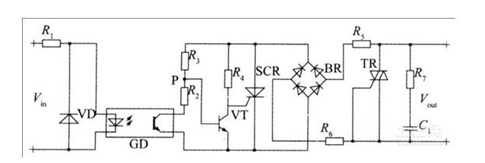

常规固态继电器工作原理

  2.电子超导型固态继电器与普通固态继电器相关参数的比较

电子超导型固态继电器与普通固态继电器的比较
  普通继电器 电子超导型固态继电器
标称电流A 80A 70A
控制电压形式 普通直流 超导型交.直流两用
外形 57*45.7*23 83*58*47.8
输入电压范围 3-32VDC 3.2--450V AC.DC(两用)
确保接通电压 3VDC 3.2V AC.DC
确保关断电压 1VDC 1V AC.DC
输入电流(典型值) 12mA 3.2V1.5mA-450V
输入电流(最大值) 15mA 1.5mA
输出端电压 40-480V 1-500V
额定负载电流 80A参照温度曲线 70A基本无环境温度影响
最大连续负载电流 <30A 70A
最大电流压降 1.5Vrms <0.02Vrms
辅助电压 不需要 60-260VAC<3W
最大接通时间 1/2周期+1ms 1/2周期+1ms
最大关断时间 1/2周期+1ms 1/2周期+1ms
最大电能损耗 120W <2.5W
散热器及风机 需要 不需要
安装复杂性 稍复杂 简单
生产复杂性 简单 较复杂
造价 略高

  3.几种常规继电器的原理

  (1)热继电器—是用于电动机或其它电气设备、电气线路的过载保护的保护电器。电动机在实际运行中,如拖动生产机械进行工作过程中,若机械出现不正常的情况或电路异常使电动机遇到过载,则电动机转速下降、绕组中的电流将增大,使电动机的绕组温度升高。若过载电流不大且过载的时间较短,电动机绕组不超过允许温升,这种过载是允许的。但若过载时间长,过载电流大,电动机绕组的温升就会超过允许值,使电动机绕组老化,缩短电动机的使用寿命,严重时甚至会使电动机绕组烧毁。所以,这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理,在出现电动机不能承受的过载时切断电动机电路,为电动机提供过载保护的保护电器。相关图如下所示:

热继电器的工作原理图

  (2)电磁继电器—电磁继电器是继电器中应用最早、最广泛的一种继电器。电磁继电器一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成,电磁继电器的工作原理并不复杂,它主要是利用电磁感应原理而工作的。当线圈通以电流时,线圈便产生磁场,线圈中间的铁心被磁化产生磁力,从而使衔铁在电磁吸力的作用下吸向铁心,此时衔铁带动支杆将板簧推开,使两个常闭的触点断开。当断开继电器线圈的电流时,铁心便失去磁性,衔铁在板簧的作用下恢复初始状态,触点则又闭合。

  触点的形式一般分为三种一种是继电器线圈未通电时处于接通状态的静触点,称为常闭触点;第二种是处于断开状态的静触点,称为常开触点;还有一种是一个动触点与一个静触点常闭,而同时与一个静触点常开,形成一开一闭的转换触点形式。常闭触点在线圈通电时由闭合状态断开,所以又称为动断触点,而把常开触点称为动合触点转换触点有两种情况,即先合后断的转换触点和先断后合的转换触点两种触点形式的电路。在一个继电器中,可以具有一个或数个组)常开点、常闭触点和相应的转换触点形式。相关图如下所示:

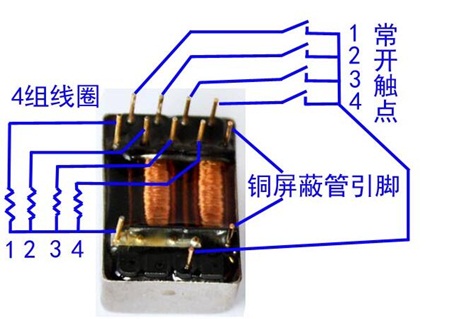

电磁继电器的相关图纸

  综上所述,可以发现,电子超导型继电器是在继承原先继电器优点的基础上创新发明的一种新型继电器,是符合时代科技创新的表现,可以预见,在将来的继电器行业中,电子超导型继电器必然将绽放出自己的风采。
